Вид сцены 3D

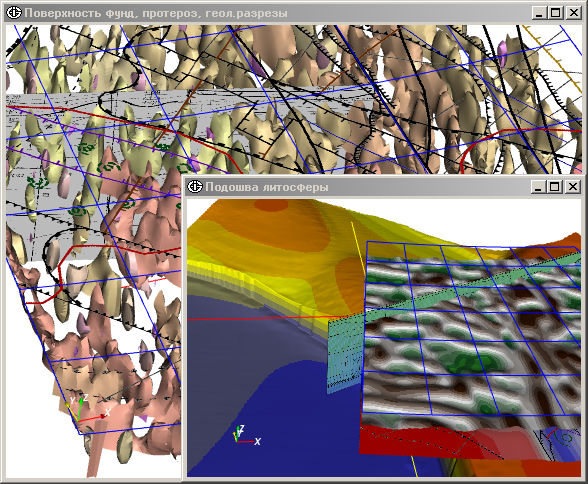

Для визуализации Сцен 3D предназначен Вид сцены 3D.

Вид сцены 3D – это интерактивная карта, которая позволяет отображать, исследовать, делать запросы и анализировать пространственные данные в ГИС INTEGRO.

Вид сцены 3D открывается нажатием на кнопку , расположенную справа от элемента списка Сцена 3D в окне редактора проекта.

Для Сцены 3D используется только один Вид 3D.

В левом нижнем углу Вида 3D отображается направление координатных осей X, Y, Z. По умолчанию в центре карты отображается Центр вращения изображения. Управление просмотром осуществляется с помощью мыши либо с помощью инструментов Вида 3D (см. Панель инструментов сцены 3D). Для вращения и перемещения изображения в окне Вида 3D используется манипулятор мышь:

• Приближение – вращение колеса мыши «к себе» или перемещение мыши в направлении «к себе» с удерживанием правой клавиши;

• Удаление – вращение колеса мыши «от себя» или перемещение мыши в направлении «от себя» с удерживанием правой клавиши;

• Перемещение в произвольную сторону – с нажатым колесом мыши;

• Вращение – перемещение мыши в произвольном направлении с удерживанием левой клавишей.

ГИС INTEGRO позволяет связывать Виды 3D разных Сцен 3D по положению камеры, при этом перемещения в одном Виде 3D будут воспроизводиться для другого. Подробно см. раздел Синхронизация Видов для разных Сцен.

C Видом 3D связана Панель инструментов сцены 3D.
